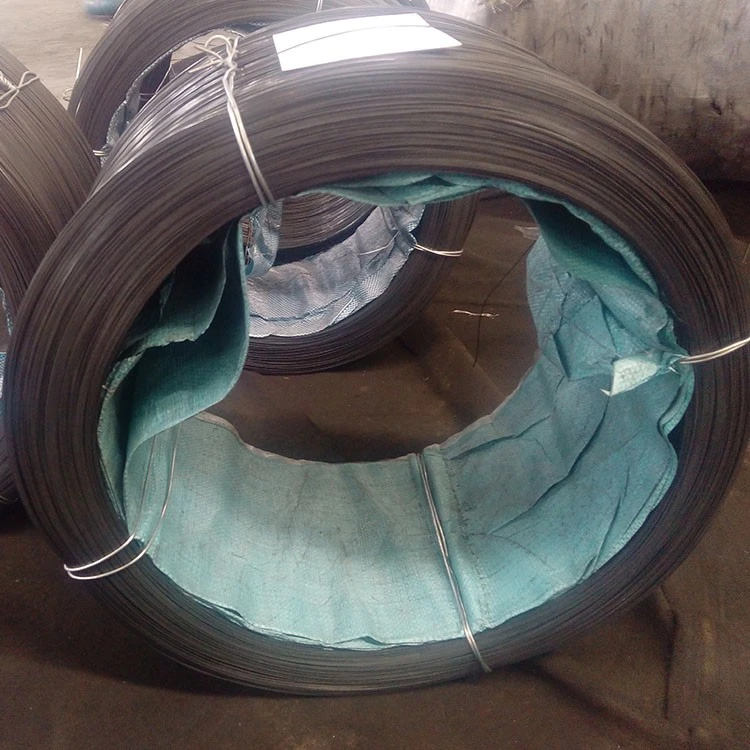

سیم فنر فولادی روغنی
1. معرفی:
Oil Tempered Wire یک مفتول فولادی با خاصیت ارتجاعی و شکل پذیری برتر است که از طریق فرآیند روغن گیری و تمپرد بدست می آید. سیم OT مقاومت بسیار خوبی در برابر گرما، خستگی و تغییر شکل دارد. کاربرد اصلی سیم OT فنر برای بارهای دینامیکی مکرر از جمله فنر سوپاپ موتور است.
| مقطع تحصیلی | کاربرد |
| درجه سوپاپ | فنر سوپاپ موتور، فنر کلاچ، فنر پمپ و ژنراتور، فنر برای تجهیزات فشرده سازی هوا، فنر تعلیق خودکار و غیره |
| درجه تجاری | فنر کرکره، میله پیچشی فنری، صفحه نمایش، فنر کمک فنر، فنر ماشین صنعتی، هود، معدن، فنر برای درب گاراژ و غیره. |
2) مواد:High Carbon Steel, C:>0.5%
3) قطر:0.5-17.00mm
4) استاندارد:ASTM A229، EN{1}}،JIS G 3560-1994
5) درجه معمولی:55SiCr، 54SiCr6، SAE9254، SAE9254V، 60Si2MnA، 50CrVA، 65Mn و غیره.
6.1. درجه بندی سیم های فنری
| مقطع تحصیلی | استاتیک | خستگی متوسط | خستگی زیاد |
| استحکام کششی کم | FDC | TDC | VDC |
| استحکام کششی متوسط | FDCr (AB) FDSiMn | TDCrV (AB) TDSiMn | VDCrV (AB) |
| استحکام کششی بالا | FDCrSi | TDCrSi | VDCrSi |
| محدوده قطر | 2.80mm~17.{3}}mm | 2.80mm~17.{3}}mm | 2.80mm~10.{3}}mm |
6.2. قطر و انحراف مجاز
| محدوده قطر | انحراف مجاز (+/-) TD FD VD |
| >2.80~4.00 | 0.030 |
| >4.00~5.50 | 0.035 |
| >5.50~7.00 | 0.040 |
| >7.00~9.00 | 0.045 |
| >9.00~10.00 | 0.050 |
| >10.00~11.00 | 0.070 |
| >11.00~14.00 | 0.080 |
| >14.00~17.00 | 0.090 |
6.3. ترکیب شیمیایی درصد بر وزن
| مقطع تحصیلی | C | سی | منگنز | P حداکثر |
S حداکثر |
Cr | V | مس حداکثر |
| FDC TDC VDC |
0.60~0.75 |
0.10~0.35 |
0.50~1.20 |
0.030 0.020 |
0.030 0.020 |
0.80~1.10 |
0.15~0.25 |
0.20 0.12 |
| FDCrV-A TDCrV-A VDCrV-A |
0.47~0.55 |
0.10~0.40 |
0.60~1.20 |
0.030 0.025 |
0.030 0.025 |
0.40~0.60 |
0.15~0.25 |
0.20 0.12 |
| FDCrV-B TDCrV-B VDCrV-B |
0.62~0.72 |
0.15~0.30 |
0.50~0.90 |
0.030 0.025 |
0.030 0.025 |
0.50~0.80 |
||
| FDSiMn TDSiMn |
0.56~0.64 | 1.50~2.00 | 0.60~0.90 | 0.035 | 0.035 | |||
| FDCrSi TDCrSi VDCrSi |
0.50~0.60 |
1.20~1.60 |
0.50~0.90 |
0.030 0.025 |
0.030 0.025 |
6.4. خواص مکانیکی سیم فولادی درجه خستگی استاتیک و متوسط
| استحکام کششی (Mpa) | |||||||
| محدوده قطر | FDC | FDCr-A | FDCr-B | FDSiMn | FDCrSi | ||
| TDC | TDCr-A | TDCrV-B | TDSiMn | TDCrSi | FD | TD | |
| >2.70~3.00 | 1620~1770 | 1630~1780 | 1700~1850 | 1760~1910 | 1930~2100 | 45 | 45 |
| >3.00~3.20 | 1600~1750 | 1610~1760 | 1680~1830 | 1740~1890 | 1910~2080 | 40 | 45 |
| >3.20~3.50 | 1580~1730 | 1600~1750 | 1660~1810 | 1720~1870 | 1900~2060 | 40 | 45 |
| >3.50~4.00 | 1550~1700 | 1560~1710 | 1620~1770 | 1710~1860 | 1870~2030 | 40 | 45 |
| >4.00~4.20 | 1540~1690 | 1540~1690 | 1610~1760 | 1700~1850 | 1860~2020 | 40 | 45 |
| >4.20~4.50 | 1520~1670 | 1520~1670 | 1590~1740 | 1690~1840 | 1850~2000 | 40 | 45 |
| >4.50~4.70 | 1510~1660 | 1510~1660 | 1580~1730 | 1680~1830 | 1840~1990 | 40 | 45 |
| >4.70~5.00 | 1500~1650 | 1500~1650 | 1560~1710 | 1670~1820 | 1830~1980 | 40 | 45 |
| >5.00~5.60 | 1470~1620 | 1460~1610 | 1540~1690 | 1660~1810 | 1800~1950 | 35 | 40 |
| >5.60~6.00 | 1460~1610 | 1440~1590 | 1520~1670 | 1650~1800 | 1780~1930 | 35 | 40 |
| >6.00~6.500 | 1440~1590 | 1420~1570 | 1510~1660 | 1640~1790 | 1760~1910 | 35 | 40 |
| >6.50~7.00 | 1430~1580 | 1400~1550 | 1500~1650 | 1630~1780 | 1740~1890 | 35 | 40 |
| >7.00~8.00 | 1400~1550 | 1380~1530 | 1480~1630 | 1620~1770 | 1710~1860 | 35 | 40 |
| >8.00~9.00 | 1380~1530 | 1370~1520 | 1470~1620 | 1610~1760 | 1700~1850 | 30 | 35 |
| >9.00~10.00 | 1360~1510 | 1350~1500 | 1450~1600 | 1600~1750 | 1660~1810 | 30 | 35 |
| >10.00~12.00 | 1320~1470 | 1320~1470 | 1430~1580 | 1580~1730 | 1660~1810 | 30 | |
| >12.00~14.00 | 1280~1430 | 1300~1450 | 1420~1570 | 1560~1710 | 1620~1770 | 30 | |
| >14.00~15.00 | 1270~1420 | 1290~1440 | 1410~1560 | 1550~1700 | 1620~1770 | ||
| >15.00~17.00 | 1250~1400 | 1270~1420 | 1400~1550 | 1540~1690 | 1580~1730 | ||
6.5. خواص مکانیکی سیم فولادی با درجه خستگی بالا
| محدوده قطر | استحکام کششی
(Mpa) |
میزان کاهش مساحت
٪ بزرگتر یا مساوی با |
|||
| VDC | VDCr-A | VDCr-B | VDCrSi | ||
| >2.70~3.00 | 1590~1740 | 1600~1750 | 1660~1810 | 1880~2030 | 45 |
| >3.00~3.20 | 1570~1720 | 1580~1730 | 1640~1790 | 1870~2020 | 45 |
| >3.20~3.50 | 1550~1700 | 1560~1710 | 1620~1770 | 1860~2010 | 45 |
| >3.50~4.00 | 1530~1680 | 1540~1690 | 1570~1720 | 1840~1990 | 45 |
| >4.20~4.50 | 1510~1660 | 1520~1670 | 1540~1690 | 1810~1960 | 45 |
| >4.70~5.00 | 1490~1640 | 1500~1650 | 1520~1670 | 1780~1930 | 45 |
| >5.00~5.60 | 1470~1620 | 1480~1630 | 1490~1640 | 1750~1900 | 45 |
| >5.60~6.00 | 1450~1600 | 1470~1620 | 1470~1620 | 1730~1890 | 40 |
| >6.00~6.50 | 1420~1570 | 1440~1590 | 1440~1590 | 1710~1860 | 40 |
| >6.50~7.00 | 1400~1550 | 1420~1750 | 1420~1570 | 1690~1840 | 40 |
| >7.00~8.00 | 1370~1520 | 1410~1560 | 1390~1540 | 1660~1810 | 40 |
| >8.00~9.00 | 1350~1500 | 1390~1540 | 1370~1520 | 1640~1790 | 35 |
| >9.00~10.00 | 1340~1490 | 1370~1520 | 1340~1490 | 1620~1770 | 35 |
7) بسته بندی:در کویل ها
8) سطح:فسفاته و غیره
9) همه را می توان با توجه به نیاز واقعی مشتریان تولید کرد.
